Kategorie: Befestigung & Sicherung

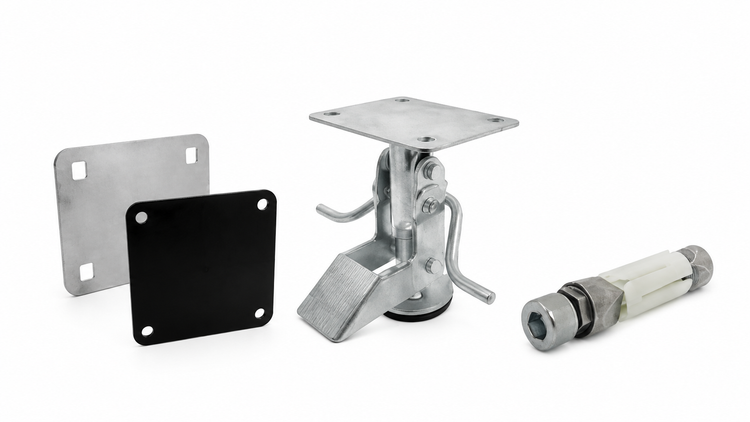

Expanderhülsen ermöglichen die Befestigung von Rollen in runden oder quadratischen Profilen. Montageplatten werden direkt an Wagen, Maschinen oder Geräten befestigt und dienen als stabile Grundlage für die Rollenmontage. Sperrvorrichtungen sichern Transportgeräte während des Stillstands.

Achten Sie zunächst darauf, ob das Profil rund oder quadratisch ist. Messen Sie anschließend die Innenabmessungen des Profils und vergleichen Sie diese mit dem angegebenen Spannbereich des Expanders. Kontrollieren Sie außerdem Schraubendurchmesser, Einbaulänge und die Abmessungen der Rollenbefestigung.

Beim Anziehen der Schraube wird die geschlitzte Hülse gegen die konischen Elemente des Expanders gedrückt. Dadurch dehnt sie sich im Profil aus und fixiert die Befestigung. Die Hülse muss vollständig in das passende Profil eingesetzt und gleichmäßig festgezogen werden. Beachten Sie dabei die Montagehinweise des jeweiligen Produkts.

Vergleichen Sie die Außenmaße, Lochabstände und Bohrungsdurchmesser der Platte mit der Befestigungsplatte der Rolle. Die Abstände müssen exakt übereinstimmen. Wählen Sie außerdem eine zur Umgebung passende Ausführung, beispielsweise aus schwarzem Stahl, verzinktem Stahl, pulverbeschichtetem Stahl oder Edelstahl.

Die Sperrvorrichtung wird passend zum Raddurchmesser und zur Einbauhöhe des Transportgeräts ausgewählt. Im abgesenkten Zustand muss sie das Gerät zuverlässig abstützen, während sie beim Transport keinen Kontakt zum Boden haben darf. Prüfen Sie vor der Bestellung außerdem die Befestigungsmaße, den verfügbaren Einbauraum und die erforderliche Bodenfreiheit.
